Etapa Final Temple

    El time lapse de a continuación tiene como objetivo mostrar la afluencia de público que tiene el sector de emplazamiento a eso de las 6:45 pm, hora en la cual se acude a alguna panadería del barrio y también es la hora en que las cafeterías están llenas.

   Este proyecto está pensado en la gente que va desde su trabajo a comprar pan y luego llevarlo a la casa, tambíen habrá lugar para degustar un café y hacer de el camino a la casa un momento agradable.

Entrega individual Temple

Artefacto Termodinámico

Perfíl Termodinámico con flujo sobrepuesto:

Lámina de Entrega:

• Secuencia de fotogramas desde el tiempo 0 al tiempo 5.
• Perfíl acotado.
• Diagramas de flujos convectivos y zonas térmicas.
• Axonométrica del artefacto termodinámico.

Video del ensayo sin edición:

Video del ensayo editado, Time Lapse:

Preparación de Láminas

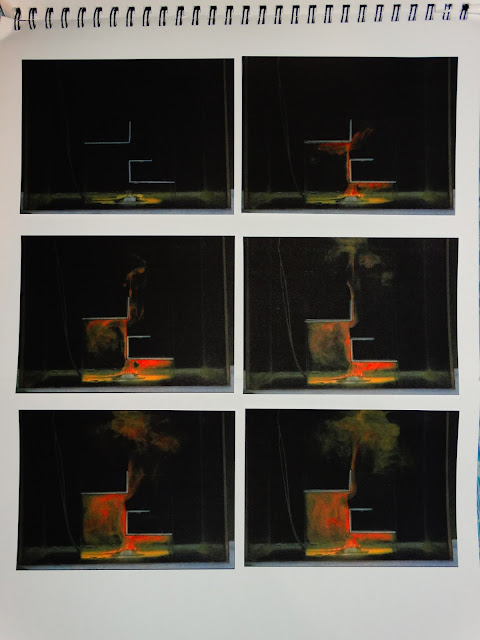

Una vez hecha la experimentación del modelo definitivo se exportaron fotogramas del proceso, los cuales se dividen en :

• Tiempo 0: Momento justo antes de que comienze a salir el flujo.
• Tiempo 1: El flujo asciende lentamente hacia la superficie, buscando zonas frías. Se identifican dos flujos convectivos; el que dobla a la derecha y cubre la espacialidad inferior y el que sigue subiendo.
• Tiempo 2: La zona inferior derecha va adquiriendo una mayor temperatura, mientras que el flujo sigue subiendo y ahora es la parte izquierda del perfil la que está en presencia de una parte del calor que va ascendiendo.
• Tiempo 3: El sector izquierdo va adquiriendo mayor temperatura con respecto al resto de las espacialidades.
• Tiempo 4: Mientras el flujo va temperando las zonas ya descritas, hay unas zonas que quedan frías a causa de la obstrucción de los planos que se pusieron para crear espacios más frescos dentro de la estructura.
• Tiempo 5: El calor invade por completo la parte inferior derecha y también el sector derecho, dejando como zonas frías a los espacios ubicados arriba y al lado superior derecho.

Se pueden identificar claramente las zonas térmicas presentes en la experimentación, también así los flujos convectivos que van ascendiendo en busca de zonas frías.

Hipótesis sobre nuevos modelos

Dibujando y pensando sobre el comportamiento que tendría el calor en algunos perfiles inventados.... Elegí el perfil n°3 para probarlo y sacar conclusiones con respecto a las zonas térmicas y flujos convectivos que se observan y obtienen en la experimentación.

Entrega Unidad 3: Temple

Geometría del calor

Perfíl Termodinámico 1:

Perfíl Termodinámico 2:

Lámina Entrega:

Diagramas explicativos:

Se dibujó el flujo y las zonas de alta temperatura observadas en los ensayos, cambiando de posición el calefactor en los dos perfiles observados pudimos observar que el calor se comporta de forma distinta, ya sea por la obstrucción de los planos o la distancia que hay hacia la salida del perfil.

Lugar de Emplazamiento

Curva antes de llegar a la posada de refresco

60 metros mas allá se ubica la zona de descanso.

Vista que se tiene desde el interior de la posada.

Lugar escogido.

Entrega final unidad Viento

Destino del viento

 Terreno en el cual fué radicado el proyecto

 Proyecto junto al contexto. Esc. 1:100

Lámina del proyecto

  Dejando claro e interpretando la información gráficamente se entiende y se complementa la información del proyecto, fortaleciendo el proceso de investigación y datos necesarios para dar a cabo la proyección de la posada de refresco destinada a las personas que se dirigen hacia la cumbre del Cerro San Cristóbal.

    La lámina muestra un plano de ubicación y emplazamiento del proyecto, tambíen información gráfica como cortes y plantas de la estructura en escala 1:100, al igual que la maqueta, una axonométrica para dejar clara la morfología del modelo, también se muestra un recorrido por dentro de la Posada, pasando por todas las espacialidades presentes y mostrando sus distintos usos y características.

 Maqueta del proyecto, se muestran los árboles para dar escala y cualificar el viento que ingresa a la estructura. Esc. 1:100

 Posada de refresco en formato y modelo digital 3D (SketchUp)

                                                           Entrega completa

   La entrega se dió a cabo el día miércoles 18 de noviembre, cerrando así la unidad de Viento, la cual fué muy provechosa en cuanto a conocimientos e investigación a cerca del tema, pasando por comprender los fenómenos y cualidades del viento, que a la vez es muy útil para pensar la construcción de un proyecto.

    En algunos casos se deja de lado lo estético para dar lugar y prioridad a lo funcional.

   Finalizando con el registro de mi entrega, quiero señalar que la unidad me agradó mucho, comprendí y puse en práctica lo visto en clases, también mis compañeros por su parte, se notó mucho interés en progresar como estudiantes de 1er año, termino la unidad muy contento con el desempeño visto de mi y mis compañeros.

Maqueta en Esc. 1:100 terminada

  Después de un fin de semana bastante provechoso en cuanto a definir espacios dentro de mi proyecto he concluído y afinado detalles bastante importantes para la correcta presentación del modelo.

 Comienza la cuenta regresiva para la entrega y elegí varias posiciones para registrar gráficamente mi proyecto final de la unidad de Viento.



Preparación

    Definiendo el manto de la sección del cerro San Cristóbal que usaré como base para mi proyecto, las imágenes muestran el proceso de creación de éste.

   Se hicieron modificaciones al terreno de radicación para aprovechar las propiedades del viento, dirigiéndolo hacia la estructura.

    La idea es que la gente que asista al lugar se sienta acogida por la posada de refresco y también invadida por el viento presente en el lugar.

Adaptación al medio

   La posada de refresco será adaptada al medio, que en éste caso será el Cerro San Cristóbal, no se cortará ningún árbol, son recursos que serán aprovechados para otorgar frescor a los distintos espacios dentro del proyecto.

Avanzando

   Día de revisión, va quedando menos para la entrega final de la unidad de Viento, diagramando, dibujando, creando espacialidades y habitabilidad para el programa que tenemos, fijándose en cada detalle, y así componer una buena entrega.

    La última imagen presenta una interrogante que surgió hoy antes de la revisión, el problema era conectar las espacialidades y sus usos cuando los planos están posicionados verticalmente. Resultó ser más fácil de lo que se creía, solo bastaba con cortar y acomodar los planos necesarios para dejar umbrales de conexión entre los espacios de Refresco, Reposo y los Servicios necesarios para esta posada de refresco que será radicada en el Cerro San Cristóbal.

Radicando nuevo proyecto

Posada de Refresco

• El lugar de emplazamiento de este nuevo proyecto será el Cerro San Cristóbal.
• Lugar para Detenerse, Reponerse, Recuperar fuerzas y seguir avanzando hacia la cumbre.

  Ayer, domingo subí al cerro antes mencionado en busca de un lugar para comenzar a radicar mi nuevo proyecto, encontré que en esta curva hay una brisa muy agradable, un ambiente perfecto para descanzar y reponerse, para luego emprender el camino hacia la cumbre y disfrutar de la hermosa vista que nos brinda el Parque Metropolitano, que por otra parte es un lugar muy visitado por personas de todo el mundo, también Santiaguinos de todo orden social y económico, a mi parecer, ésta característica del lugar es muy grata. 100% recomendable asistir a éste pulmón verde de Santiago.

Vista Panorámica del lugar de emplazamiento

Video mostrando la dirección e intensidad del viento en el lugar

 gracias a las hojas de los árboles

Entrega Final: Imaginación,

 Espacialidad del viento

  Lámina explicativa: Define el artefacto geométrico ensamblado en el farellón cordillerano y cual es el comportamiento que tiene el viento dentro de éste.

 Detalle del Corte, explica la situación y acontecimiento que se celebra dentro del lugar.

 Ensamblaje: Se mantuvo la forma del perfíl aerodinámico inicial de la unidad, modificando la distancia entre los planos para crear espacialidades, el modelo está ideado en escala 1:100  al igual que los cortes, plantas y esquemas de la lámina antes descrita y mencionada.
